烧结不锈钢气体过滤器：主要优点、选择指南及工程考虑

气体过滤听起来很简单：选择一个过滤精度足够高的过滤器，安装在气体管线中，去除不需要的颗粒。

在真实的工业系统中，情况很少那么简单。

在一条压缩空气管线中表现良好的5微米过滤器，可能会在另一条压缩空气管线中产生不可接受的压降。1微米过滤器可能提供更细的颗粒控制，但堵塞速度可能远快于预期。能够耐受高温的滤芯，仍可能因垫片、焊缝、外壳或连接件没有针对相同工作条件进行设计而失效。

这就是为什么选择烧结不锈钢气体过滤器应从实际工艺条件开始，而不是从微米等级开始。

工程起点

在选择气体过滤器前，请明确气体、污染物、所需的颗粒控制要求、流量、工作压力、允许压差、温度和维护策略。

这些条件决定了烧结不锈钢是否适合该应用；如果适用，还需要进一步确定合适的孔隙结构、过滤面积、尺寸、材料和连接方式。

本指南介绍烧结不锈钢气体过滤器的工作原理、主要优点、孔径与过滤性能之间的关系，以及工程师在选型前需要考虑的事项。

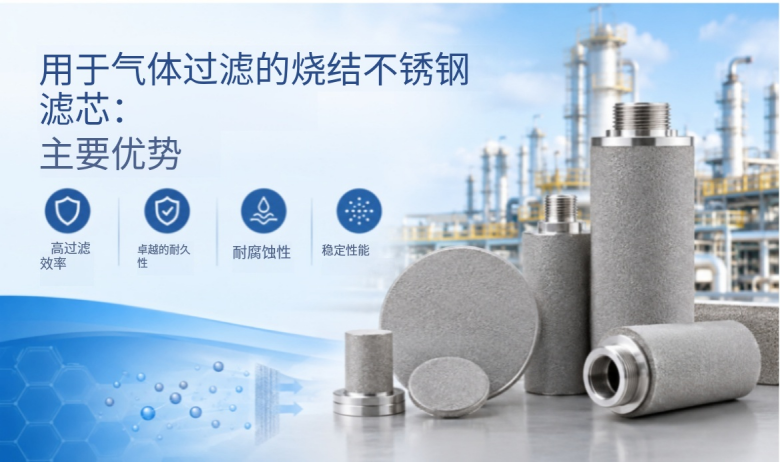

什么是烧结不锈钢气体过滤器？

烧结不锈钢滤芯是一种刚性多孔金属部件，通常通过不锈钢粉末成型，并经过受控烧结工艺形成。

与穿孔板不同，这种材料内部具有相互连通的孔隙网络，气体可以通过这些孔隙流动。

未过滤气体 → 互联多孔网络 → 颗粒捕获 → 过滤气体

三维孔隙网络非常重要。

颗粒不一定只在外表面被捕获。根据颗粒大小、孔隙结构、气体流速和滤芯设计，污染物也可能在多孔材料内部的不同深度被截留。

这使得烧结金属滤芯能够兼顾传统一次性滤材较难同时满足的几项性能：

可控孔隙结构 + 机械强度 + 耐温性 + 耐腐蚀性 + 可清洗性。

316L不锈钢因具有良好的耐腐蚀性、机械稳定性和可清洗性，在工业气体过滤中较为常用。

然而，材料本身只是滤芯选型的一部分。良好的气体过滤器必须能够有效去除污染物，同时避免产生过大的流动阻力。

这种权衡是气体过滤工程的核心。

烧结不锈钢在气体过滤中的主要优势

1. 稳定的孔隙结构和机械强度

烧结不锈钢的一个主要优点是，其过滤结构由刚性金属基体构成。

这在涉及高温、压力波动、振动、反复清洗、较高气体流速和长时间运行的应用中尤为重要。

柔性纤维和部分聚合物过滤介质在严苛条件下可能发生变形或性能变化。经过合理制造的烧结金属元件能够保持相对稳定的物理孔隙结构。

对工程师来说，优势不仅仅是**“高强度”**，更重要的是性能具有一定的稳定性和可重复性。

如果多孔结构在使用过程中发生明显变化，压降、流动特性和过滤性能也可能随之发生变化。机械稳定的多孔结构有助于保持更加稳定的过滤性能。

2. 加压气体系统中的机械强度

烧结不锈钢过滤器常被用于压缩空气和工艺气体系统，因为多孔金属可以同时提供过滤能力和较好的机械强度。

典型应用可能涉及压缩空气、氮气、二氧化碳、氢气、工艺气体、分析气体管线、气动系统和仪表气体。

重要的工程特征

系统工作压力与滤芯两端的压差并不是同一个概念。

假设一个滤芯在20 bar的气体管线中工作。这并不意味着多孔元件两端持续承受20 bar的压力差。

对于过滤性能来说，重要的参数之一是：

ΔP = P₁ − P₂

P₁ = 上游压力
P₂ = 下游压力

如果过滤器两侧的压力都接近20 bar，多孔元件两端的压差可能相对较小。如果污染物逐渐积累并导致流动受限，压差则可能增加。

因此，在为高压气体系统选择过滤器时，工程师应同时提供系统工作压力和正常或最大允许压差。

3. 316L不锈钢的耐腐蚀性能

316L不锈钢常被选用于工业气体过滤，因为它在许多工业环境中具有良好的耐腐蚀性能。

当气体含有水分，或者系统内部可能形成冷凝水时，这一点尤为重要。

不过，标注“316L”绝不应取代适当的材料兼容性评估。工程师还应考虑含水量、可能形成的冷凝水、氯化物、工艺化学品、工作温度、清洗化学品以及实际暴露时间。

实用工程原则：评估实际工艺环境，而不仅仅是气体名称。

4. 高温气体过滤能力

金属过滤介质可以应用于许多聚合物基过滤材料不适用的环境。

这使得烧结不锈钢在热过程气体、工业炉和高温过程采样、高温仪器、化学加工、催化剂保护以及加热气体管线等场景中具有应用价值。

不过，有一个重要的限定条件：

过滤系统的温度等级 ≠ 多孔材料本身的温度等级。

完整的过滤器可能包含多孔元件、实心金属部件、焊接件、配件、垫片、O形圈和外壳。

实际温度等级由整个组件以及具体操作环境共同决定。例如，多孔316L元件本身可能能够承受某一温度，但其中的弹性体密封件可能无法在相同温度下长期工作。

因此，应始终评估组件中温度耐受能力最低的部件。

5. 可清洁并重复使用

许多一次性气体过滤器在污染达到规定水平后需要更换。烧结不锈钢则提供了另一种选择：根据污染物性质和滤芯设计，元件可以进行清洗并重复使用。

可能的清洗方法包括反吹、超声波清洗、兼容溶剂清洗、化学清洗、洁净压缩气体反冲，或者这些方法的组合。

合适的清洗方式很大程度上取决于进入孔隙的污染物。干燥且松散的颗粒通常比黏性、油性、化学沉积或已经深入孔隙的污染物更容易去除。

可清洗并不意味着可以无限次重复使用，外观看起来干净也不意味着过滤性能已经完全恢复。

清洗后，有参考价值的指标包括：在特定压差下测量气体流量、在特定流量下测量压差、渗透率，以及在必要时进行完整性测试。

过滤器外观看似干净，但污染物仍可能残留在曲折的孔隙结构内部。对于可重复使用的过滤器，清洗后的流量恢复情况通常比单靠目视检查更有参考价值。

6. 气体过滤的结构灵活性

烧结不锈钢并不局限于传统的单一滤芯形式。

根据制造需求，多孔金属部件可以制成或集成为管状、圆盘、圆筒、杯形、多孔端部、螺纹滤芯、焊接组件、滤芯、定制外壳和OEM组件。

连接方式可能包括NPT、BSP、法兰、压缩式接头、卫生级卡箍或定制加工结构。

这对于OEM设备尤其重要，因为安装空间、内部容积、连接几何形状、过滤面积和安装方式可能与微米等级同样重要。

烧结不锈钢过滤器如何去除气体中的颗粒？

人们很容易将气体过滤描述成一个简单的筛子：

“5微米孔径阻挡所有大于5微米的颗粒，并允许所有小于5微米的颗粒通过。”

实际的过滤过程要复杂得多。

多孔过滤系统中的颗粒捕获可能涉及多种机制，包括物理截留、拦截、惯性效应、微小颗粒的扩散以及孔隙网络内的深层捕获。

工程提示：孔径不能自动等同于绝对的颗粒截留粒径。

孔径大小与过滤等级：工程师应具体规定什么？

这是采购多孔金属过滤器时最常见的混淆来源之一。

例如，一个简单的规格：

“316L滤芯，5微米。”

5微米具体是什么意思？

它是名义孔径、最大孔径、名义颗粒保留等级、绝对过滤等级、气泡点测试得到的数值，还是制造商定义的某种过滤等级？

如果没有明确的测试方法，这个数字可能存在歧义。

ASTM E128为刚性多孔过滤器提供了关于最大孔径和渗透率的测试方法，适用于包括烧结金属在内的刚性多孔材料。该方法通过液体润湿和加压测定最大孔径，并通过压差下的气流测量渗透率。

更好的规格问题

与其只问“需要多少微米”，不如明确：

需要什么样的过滤性能？在什么流量和压差条件下？采用什么方法验证？

最重要的权衡：过滤效率与压降

假设一个应用目前使用10微米过滤器，工程师希望下游气体更加洁净。

一个自然的反应是：

“我们改成1微米。”

这可能改善细颗粒控制，但也可能带来新的问题。

当其他设计变量保持相似时，更细的多孔结构通常会对气体流动产生更大的阻力。

压降可能受到孔隙结构、孔隙率、滤芯厚度、过滤面积、气体流量、气体性质、温度、压力和污染负荷等因素影响。

如果单纯通过提高过滤等级来降低ΔP之前，建议先考虑：

● 增加有效过滤面积；

● 优化多孔壁厚度；

● 使用更长或更大直径的元件；

● 优化元件几何形状；

● 增加分级预过滤，以应对较高的污染负荷。

“最合适的气体过滤器不是孔径最小的过滤器，而是在可接受的压降和使用寿命下，实现所需气体洁净度的过滤器。”

选择烧结不锈钢气体过滤器的实用7参数方法

在恒歌，我们建议将滤芯选择视为一个工程问题，而不是简单从微米等级产品列表中进行选择。

1. 气体

什么气体会通过过滤器？例如压缩空气、氮气、二氧化碳、氢气或其他工艺气体。

材料兼容性和系统设计在不同应用之间可能存在较大差异。

2. 污染物

你到底需要去除什么——锈蚀、管道垢、催化剂细粒、金属碎屑、工艺粉末、压缩机产生的颗粒，还是环境中的尘埃？

3. 所需颗粒控制

哪些颗粒必须去除？下游设备需要保持怎样的清洁度？

如有可能，应定义目标颗粒粒径分布或去除效率，而不是只指定一个任意的微米数值。

4. 气体流量

指定所需的气体流量以及有意义的操作条件和单位。

在低流量下表现良好的过滤器，当流量大幅增加时，可能产生不可接受的压力降。

5. 压力

提供入口/系统压力、正常运行压差和最大允许压差。

这些规格不能相互替换。

6. 温度

同时提供正常运行温度和最高预期温度。

短期温度波动也可能影响过滤器组件的性能。

7. 工况与环境

考虑湿度、腐蚀、清洗方法、灭菌要求、振动、安装空间、所需连接方式以及可接受的维护间隔。

一旦确定了这七个参数，滤芯的选择就比简单选择“1微米”“5微米”或“10微米”更有意义。

烧结不锈钢气体过滤器应如何测试？

测试方法应与工程师实际需要验证的性能相匹配。

最大孔径/气泡点类测试

ASTM E128涵盖刚性多孔过滤器最大孔径和渗透率的测定，包括烧结金属过滤器。

在最大孔径测试中，多孔过滤器需要使用适当的测试液体进行润湿，然后施加空气压力，直到出现第一个气泡。该方法根据测试液体的表面张力和施加压力计算最大孔径。

这类测试可用于生产一致性控制、孔隙结构相关的质量控制，以及比较过滤器在使用前后的性能变化。

但需要注意，最大孔径测试不能直接转化为未经验证的绝对颗粒去除效率。

气体渗透率与流动测试

ASTM E128还通过测量在一定压差下通过刚性多孔过滤器的气流来确定渗透率。

有用的工程规格包括：

规定测试条件下的气体流量 @ 定义ΔP

或

定义气体流量 @ ΔP

这些信息对于实际系统设计通常比单纯的微米数值更有参考价值。

那么ISO 8573和压缩空气过滤呢？

对于压缩空气应用，ISO 8573是一个重要的参考标准系列。

ISO 8573-1:2010规定了压缩空气中颗粒、水和油的纯度等级，同时也识别气态和微生物污染物。

这一区别很重要，因为没有单一的颗粒过滤器能够自动解决所有压缩空气污染问题。

因此，这几个标准解决的是不同的问题：

ISO 12500-3:2009提供了根据颗粒尺寸确定压缩空气过滤器固体颗粒去除效率的方法和测试程序。该标准还区分了细过滤和粗过滤的颗粒尺寸范围。

重要提示：ISO 8573、ISO 12500-3和ASTM E128分别涉及不同的工程问题，不应被视为可以相互替换的“认证”。

烧结不锈钢气体过滤器的常见应用

压缩空气

压缩空气管道中可能含有来自环境、腐蚀、安装杂物或上游设备的固体污染物。

在需要坚固的颗粒过滤、机械强度或可重复使用结构时，可以考虑使用烧结不锈钢元件。

然而，ISO 8573-1也说明，压缩空气污染并不仅限于颗粒，水和油同样需要单独考虑。

仪器与气体分析仪

微小颗粒可能在传感器、采样管、压力调节器、流量限制器、阀门和分析仪中引发问题。

在这些系统中，过滤器选择还涉及过滤效率之外的另一个因素：内部容积。

较大的过滤器可能提供较大的过滤面积和较低的压降，但也可能为气体采样系统带来不必要的内部容积。

对于分析仪应用，响应时间、死体积和污染物滞留需要与过滤面积进行平衡。

化学与石化工艺气体

工艺气体过滤可能同时涉及压力、高温、腐蚀条件、颗粒污染和连续运行等多种因素。

这正是烧结不锈钢机械和热性能发挥作用的场景。

不过，材料兼容性应结合整个工艺流程进行评估，而不能简单假设不锈钢适用于所有化学环境。

氮气、二氧化碳及其他工艺气体

工业气体常用于覆盖、吹扫、加工、气动控制或制造。

颗粒污染不仅可能来自供应气体，也可能来自管道、接头、调节器、储存系统、安装残留物以及下游工艺设备。

因此，即使原始气体供应相对洁净，使用点过滤仍然可能具有实际意义。

高温气体与采样系统

当传统聚合物过滤介质无法承受工艺温度时，烧结金属具有一定优势。

典型用途包括加热采样管线、高温过程、工业炉相关系统以及高温过程气体。

同样，整个过滤器组件——不仅仅是多孔金属——都必须符合所需温度条件。

什么时候不应该使用烧结不锈钢过滤器？

好的滤材并不意味着适用于所有应用。

在以下情况下，烧结不锈钢可能不是最经济或技术上最合适的解决方案：

● 过滤器设计为极低成本的一次性产品；

● 污染物主要是难以从深层孔隙中去除的黏性物质；

● 主要要求是去除水蒸气；

● 需要分子级气体净化；

● 油蒸气是主要污染物；

● 工艺化学品与所选不锈钢等级不兼容；

● 要求经过验证的无菌截留，但拟采用的过滤器尚未针对该用途进行验证。

颗粒过滤器不应被期望承担干燥机、聚结过滤器、吸附器或专用气体净化器的全部功能，除非其经过专门设计和验证。

一个常见的工程错误：仅凭微米等级选择气体过滤器

考虑一个典型的需求：

“我们需要一个1微米316L不锈钢气体过滤器。”

听起来像是完整的规格，但实际上并不是。

在确定过滤器规格之前，还需要了解气体、污染物、所需流量、工作压力、允许压差、工作温度、可用尺寸、连接方式，以及过滤器是否需要清洗或更换。

恒歌HENGKO工程洞察

微米等级只是设计变量之一。

例如，当客户要求更细的过滤，但同时反馈已经存在较大的压降问题时，立即从10微米调整到5微米或1微米，可能进一步加重压降问题。

相反，可以先从完整的几何结构入手：

过滤面积可以增加吗？

可以使用更长的多孔管吗？

壁厚是否过大？

较粗的污染物能否在上游被去除？

外壳能否容纳更大直径的元件？

这种方法通常比单纯改变孔径更有利于获得合适的过滤方案。

如何延长烧结金属气体过滤器的使用寿命

在颗粒负荷较高时使用分级过滤

精细多孔元件不一定适合直接承受全部污染负荷。

粗预过滤 → 更细的烧结过滤 → 受保护的下游设备

当气体含有大量粗颗粒时，粗过滤阶段可以减少进入精细多孔结构的污染物量，从而延长维护周期，降低压差增加的速度。

监测压差，而不仅仅是时间

像“每三个月清洗一次过滤器”这样的维护规则很方便，但可能与实际污染负荷没有直接关系。

更有用的方法是在已知运行流量下建立：

洁净过滤器ΔP → 正常运行ΔP → 维护阈值ΔP

通过持续记录压差变化，可以更直观地判断过滤器的污染和堵塞趋势。

不要仅凭外观判断清洁程度

颗粒可能进入三维孔隙结构内部。滤芯外部看似干净，但内部污染仍可能限制气体流动。

清洗后，可以将滤芯与洁净状态下的基线性能进行比较，例如：

在固定ΔP下比较气体流量

或

在固定气体流量下比较ΔP

如果经过多次清洗后仍无法充分恢复原始流动性能，可能更适合更换滤芯。

烧结不锈钢与其他气体滤材的比较

没有一种“最佳”气体滤材能够适用于所有工艺。正确的材料取决于具体应用。

正确的问题不是“烧结不锈钢更好吗？”，而是“哪种过滤介质最能满足所需的洁净度、压降、温度、化学兼容性、使用寿命、维护策略和成本？”

订购定制气体过滤器时应提供哪些信息？

有用的RFQ应尽可能包含以下信息：

气体：空气 / 氮气 / 二氧化碳 / 氢气 / 其他

污染物：__________

所需颗粒控制：__________微米或指定过滤效率

所需气体流量：__________

工作压力：__________ bar

最大允许ΔP：__________

正常/最高气温：__________ °C

材料：316L / 其他

滤芯尺寸：__________

连接方式：NPT / BSP / 法兰 / Tri-Clamp / 定制

清洁方式：__________

数量：__________

如果某些参数未知，提供应用信息通常比直接猜测规格更有价值。

例如：

“我们需要保护下游压力调节器，使其免受10 bar氮气管线中的锈蚀颗粒影响。”

相比：

“请报价5微米过滤器。”

前者能够提供更多的工程背景。

关于气体过滤的常见问题解答

1、气体可以被过滤吗？

可以。气体可以通过过滤去除悬浮的固体颗粒，并通过适当的分离技术处理其他污染物。

烧结不锈钢过滤器尤其适合要求较高机械强度的工业气体颗粒过滤应用。水、油气溶胶、油蒸气和分子污染物可能需要不同或额外的处理技术。

2、气体过滤器是如何工作的？

气体过滤器允许气体通过多孔介质，同时截留其中的污染物。

对于多孔金属过滤器，颗粒捕获可能涉及物理截留、拦截、惯性效应、扩散以及孔隙网络中的深层捕获。

3、气体过滤器有必要吗？

当污染物可能损坏下游设备、堵塞小通道、干扰阀门或调节器、污染工艺、影响传感器或分析仪，或者降低产品质量时，气体过滤器可能非常重要。

具体需要达到什么过滤水平，应根据下游工艺要求确定。

4、什么是气体过滤系统？

气体过滤系统是一组由一个或多个过滤或分离阶段组成的装置，用于去除气体流中的指定污染物。

根据应用不同，系统可能包括预过滤、颗粒过滤、聚结、干燥、吸附以及最终使用点过滤。

5、气体过滤器应多久更换或清洁一次？

没有统一的更换周期。

使用寿命取决于污染负荷、过滤面积、孔隙结构、流量、允许压差和实际运行条件。

对于可重复使用的烧结金属过滤器，在已知运行流量下监测压差，通常比仅依赖固定的日历周期更有参考价值。

6、多大的微米等级气体过滤最合适？

没有统一的最佳微米等级。

正确的数值取决于污染物、所需的下游清洁度、流量、允许压差和目标使用寿命。

选择过细的滤芯可能增加压差，并缩短维护周期。

7、孔径和过滤等级有什么区别？

孔径描述的是多孔结构的特性，过滤等级描述的是颗粒去除性能。

两者不应自动视为等价。

对于关键应用，应确认制造商所提供的微米数值是如何定义的，以及是否有相应测试方法支持所宣称的过滤性能。

8、孔径越小就一定意味着气体过滤更好吗？

不一定。

更小的孔隙结构可能改善细颗粒捕获，但也可能增加流动阻力，并使压差增长更快。

工程师应在过滤面积、几何形状、压差和使用寿命之间进行平衡。

9、烧结不锈钢气体过滤器可以清洗并重复使用吗？

在合适的污染物和工况下可以。

根据污染物和滤芯结构的不同，清洗方法可能包括反吹、超声波清洗、兼容溶剂清洗或化学清洗。

理想情况下，清洗效果应通过比较清洗后的流量或压差性能与洁净滤芯的基线性能进行验证。

最终工程视角

烧结不锈钢气体过滤器的主要优点不仅在于不锈钢具有较好的机械强度或耐高温性能。

其真正的价值在于受控的多孔结构、机械稳定性、耐腐蚀性、耐温能力、可重复使用性和结构设计灵活性的结合。

但这些优势只有在滤芯与实际工艺条件相匹配时才能充分发挥作用。

在实际的气体过滤项目中，一个常见的选型误区是从微米数开始：

“我们需要1微米。”

更合理的工程流程应该从另一个问题开始：

需要从气体中去除什么？下游工艺实际上需要什么？

由此，工程师可以进一步确定所需的颗粒控制、流量、允许压差、过滤面积、材料、几何形状和维护策略。

这种方法既可以避免过滤不足，也可以避免不必要的过度过滤。

对于OEM设备和要求较高的工业应用，过滤元件可以围绕实际工艺进行设计，而不必简单套用现成的过滤规格。

需要帮助选择烧结不锈钢气体过滤器吗？

发送您的气体类型、污染物、过滤需求、流量、工作压力、允许ΔP、温度、尺寸、连接方式和数量。

根据这些工况信息，恒歌可以进一步评估适合的多孔金属结构和过滤器配置。
